笔者在归类工作中碰到了一个商品，觉得比较有意义，值得记录下来，与大家一起分享和探讨。

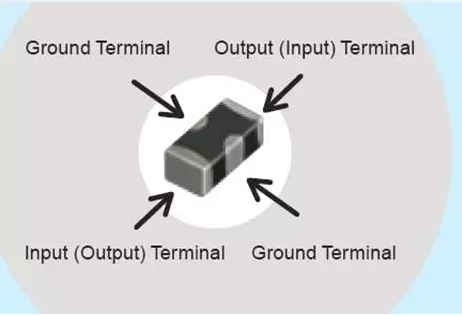

    该商品品名为：馈通电容器，品牌：MURATA，型号：NFM21CC。片式，以多层结构的陶瓷为电介质。该产品可用于多种线路中主要起到EMI静电抑制，即抑制电磁干扰功能。实物、结构及线路图如下：

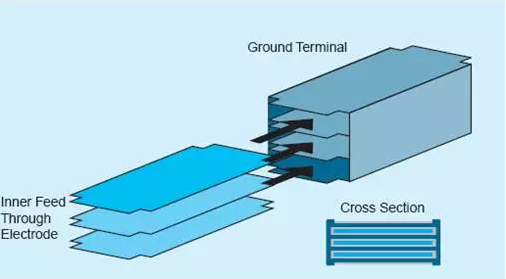

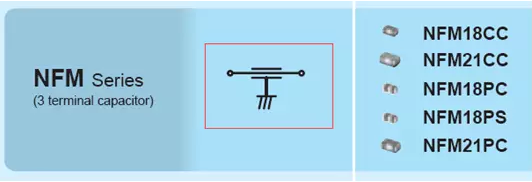

初步一看，这个馈通电容器可以按片式多层瓷介电容器归入85322410，其滤波功能也是电容器常见的几种功能之一。就在准备确认归类的时候发现其电路符号为三端线路，分别为输入端、输出端和接地端，有四个电极（其中包括两个接地端），其结构为三个导电面，每两个导电面之间隔以陶瓷电介质，这是一个三端电容。

    根据品目8532注释：“电容器主要由两层导电面组成，导电面之间隔以绝缘材料（电介质），例如，空气、纸、云母、油、树脂、橡胶及塑料、陶瓷或玻璃。”这个馈通电容器不符合电容器两层导电面的结构，故排除品目8532。

    此馈通电容器为无源器件，适用于多种电路中，为电气通用零件，根据其抑制电磁干扰功能，具体子目为85489000.01。另外该馈通电容器为三端电容，其与普通电容的区别在于它多了一个电极，多了一个电极后，因存在引线电感，就比普通电容的滤波效果得到了上升，就变相的相当于一个LC电路，LC电路正好是电磁干扰滤波器的典型电路。

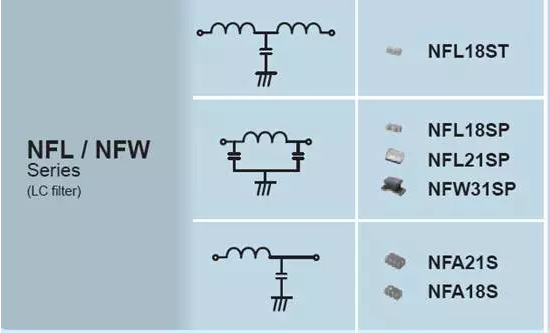

    为了增加滤波效果，一般会在馈通电容的两根连在一起的引线或电极上安装一个或两个电感。这种增加了一个或两个电感的器件在行业中也会称之为馈通电容器。此类也应归入85489000.01。如：

    看到这个馈通电容器的不禁让人想起共模电感的归类，共模电感为两个线圈构成，不符合品名注释对于电感由单个线圈构成的结构定义而排除85045000。由此可以看出在归类工作中，电子产品应特别注意产品本身的结构，特别是品目注释中对结构有定义的情况。






--------------------------------------
