滚子螺杆、滚珠螺杆的归类分析
来源:果子 | 作者:王源枝 | 发布时间: 2015-10-23 | 5094 次浏览 | 分享到:
商品信息

滚子螺杆（又称滚子丝杠）、滚珠螺杆（又称滚珠丝杠），别名球螺杆、导螺杆，是一种钢珠介于螺帽与螺杆之间做运动，将传统螺杆之滑动接触转换成滚动接触然后再将螺帽内的钢珠回转运动转为直线运动的传动机械组件。滚珠螺杆具有定位精度高、高寿命、低污染和可做高速正逆向的传动及变换传动等特性，因具上述特性，滚珠螺杆已成为近来精密科技产业及精密机械产业的定位及测量系统上的重要零组件之一。

这个回转运动，通俗地讲，就是一个螺丝和一个螺母在一起。假设螺母位置不动的情况下，旋转螺母，螺母和螺丝之间的螺纹咬合，会使得螺丝上下移动。这样就形成了将回转运动转变为直线运动的结果。比如：螺杆榨汁机、飞机机翼控制等等。果子注。

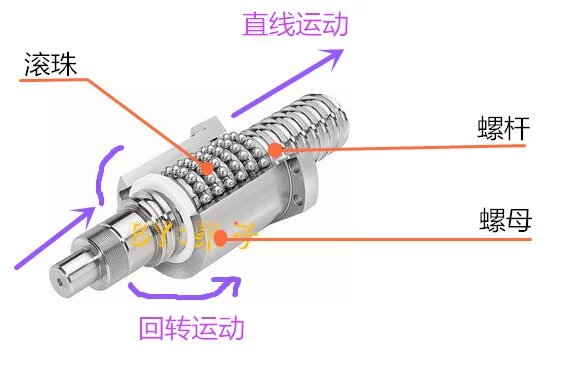

滚珠螺杆

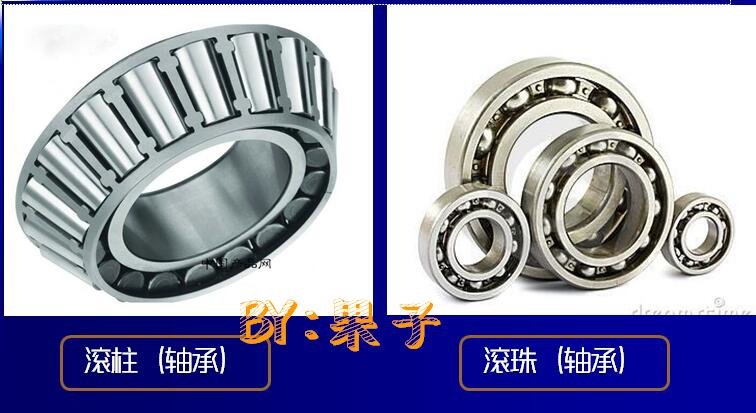

滚柱和滚珠（轴承）

滚珠轴承（又称为滚珠丝杠），主要由螺杆、螺母、滚珠、预压片、防尘器等部件组成，并带有回流通道，且装配有用于加注润滑油的油盒和润滑油管路（修自行车的时候都看到过吧，给滚子轴碗里面加黄油的，不润滑就废了。果子注）其中，螺杆外表面加工出螺纹状凹槽的圆形截面的金属杆；螺母是空心圆套状物品；滚珠为金属或陶瓷材质的表面光滑、尺寸精密的圆珠；回流通道可以是独立于螺母并通过固定块装配在螺母上的弯形管路，也可以是封装在螺母内部并跨接在螺杆表面两个相邻螺纹状凹槽之间的回流盖，或是在螺母上加工出的贯穿孔等等。

其具体构造为：螺母套在螺杆上，滚珠封装在螺母内部；滚珠在螺杆表面的螺纹状凹槽中滚动，并在由螺杆表面的螺纹状凹槽和回流通道构成的循环路径中不断地循环运动。

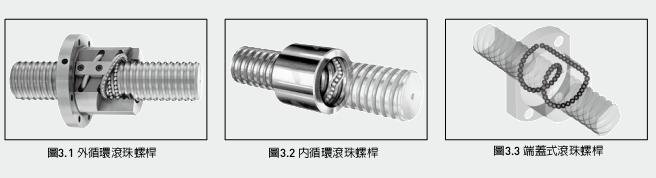

三种循环方式

而滚柱螺杆只是把滚珠换成了圆柱体而已。

工作原理

滚子轴承与滚柱轴承的工作原理相似，当滚子（或滚珠）螺杆上面的螺母在外力作用下做直线运动时，会带动螺母内的滚柱（或滚珠）在螺杆表面的螺纹状凹槽中滚动，并在由螺杆表面的螺纹状凹槽和回流通道构成的循环路径中不断地循环运动，从而带动螺杆做旋转运动，将直线运动转化为旋转运动；反之，将滚子（或滚珠）螺杆的螺杆在外力的作用下做旋转运动时，会带动螺母内的滚柱（或滚珠）在螺杆表面的螺纹状凹槽内滚动，并在由螺杆表面的螺纹状凹槽和回流通道构成的循环路径中不断地循环运动，从而带动螺杆上面的螺母做直线运动，将旋转运动转化为直线运动。

归类错误

在现场报关员申报进口滚子螺杆、滚柱螺杆及其专用零件螺母和螺杆时，常见的归类差错有以下两类：
1、将该类商品错误地按照《税则》第八十四、八十五、九十章所列商品的专用零件归入零件的商品编号。
