2、上下层两个偏光片

偏光片的全称应该是偏振光片，学过物理的应该知道什么是偏振光，液晶显示器的成像必须依靠偏振光，所有的液晶都有前后两片偏振光片紧贴在液晶玻璃，组成总厚度1mm左右的液晶片。如果少了任何一张偏光片，液晶片都是不能显示图像的。简单来说，偏光片的作用是让光线从单方向通过。

3、上层和下层两块玻璃基板

玻璃基板不仅仅是两块玻璃那么简单，其内侧具有沟槽结构，并附着配向膜，可以让液晶分子沿着沟槽整齐的排列。在上、下两层玻璃两侧会贴有TFT薄膜晶体管和彩色滤光片。

4、ITO透明导电层；

其作用是提供导电通路，分为像素电极（P级）和公共电极（M级）。

5、薄膜晶体管（就是我们经常所说的TFT）

我们经常说TFT-LCD，其实际上指的就是这个薄膜晶体管，它的作用类似于开关，TFT能够控制IC控制电路上的信号电压，并将其输送到液晶分子中，决定液晶分子偏转的角度大小，因此其是非常重要的一个部件。

6、液晶分子层

这个不用过多解释，其是改变光线偏光状态最重要的元素，通过电力和弹性力共同决定其排列和偏光状态。

7、彩色滤光片

通过液晶分子偏转的光线只能显示不同的灰阶，但是不能提供红、绿、蓝（RGB）三原色，而彩色滤光片则由RGB三种过滤片组成，通过三者混合调节各个颜色与亮度。液晶面板中每一个像素由红、绿、蓝3个点构成，每种颜色的点各自拥有不同的灰阶变化。

8、框胶

相信大家都能够猜到这个部件的作用，其就是让液晶面板中上下两层玻璃基板能够牢固的黏在一起，并将整个内部系统与外接“隔绝”，防止灰尘进入影响色彩效果。这有点像家里的真空玻璃的胶框。

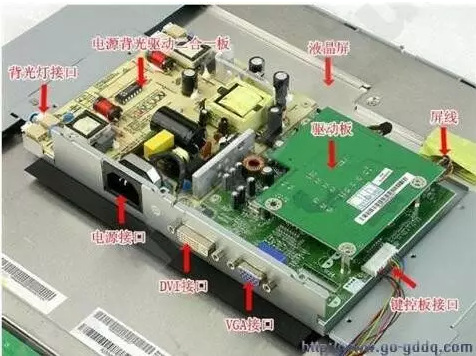

# 液晶显示屏的结构
