果子谈归类，关于红外线体温检测仪及其红外线设备的商品归类讨论
来源:
|
作者:报关员果子
|
发布时间: 2020-05-04
|
12026 次浏览
|
分享到:
红外线是进出口机电产品中很常见的一种功能，尤其是在最近比较火爆的红外线体温检测装置中更是让很多报关同行头疼。其实同时采用红外线测温原理工作的设备归类各有不同。
红外线，是一种红光之外的不可见光，其波长在1mm到760纳米（nm）之间，除由红外发生装置产生的红外线以外，所有高于绝对零度（-273.15℃）的物质都可以由自身而非外界力量产生红外线。红外检测装置就是探测这种物体表面辐射的不为人眼所见的红外线的设备。它反映物体表面的红外辐射场，即温度场。
在生活中，采用红外线原理工作的产品有很多，比如电梯的红外线防护装置、楼道中的红外线电灯开关、便利店的红外线感应门。记得果子小时候就对着电视机的遥控器一边按一边仔细看哪里有红光出现，直到后来才知道这就是不可见光的红外线在捣鬼。
这几个月，受时下防控需要的影响，恐怕大家最常见的红外线产品就是体温测量仪了，有额温枪、有耳温枪、有自动测温装置，还有能显示温度分布图像的测量装置。
本文果子（微信：sunkai0107）会讲四种归类各不相同的红外线测温装置，同时会介绍第九十章中的一个归类小技巧。那么，我们就开始吧。
01 红外线额温枪
红外线额温枪主要由红外温度传感器、LED显示屏、放大电路、处理器、电池、按键、蜂鸣器等组成。其中最重要的零件就是温度传感器了，这个温度传感器通常是由物镜、受热板和热电偶组成。
如果你认为是额温枪发出了一个红外线给你，就大错特错了，其实你是用自身的“力量”辐射了额温枪而已。前面我们说过了，所有高于绝对零度的物质都可以向外界散射红外线，这个额温枪都是用光学传感器来捕捉你大脑门上面传来的红外线（当然要离你近一点，否则可能测的就是身后老王的温度）。
具体程序是这样，先由测温仪前段的涅菲尔透镜将被测的人体部分红外线热辐射投射到红外传感器上，红外传感器接受热辐射后会产生温度变化，进而电荷密度发生改变并且产生电信号。电信号经过放大器放大后由处理器转换为数字，就显示到后面的温度显示屏了。
这样我们引出一个重要的概念，就是主动测量和被动测量。从前面的描述来看，红外线测温仪是被动测温，也就是接收人体发射的红外线。为啥不是主动测温呢？因为两方面的原因：第一，主动测温还需要另外配置红外线发射装置，会造成成本和体积的增加；第二，完全没有必要啊。
下面，就是商品归类的过程了。我们梳理出这个红外线测温仪的几个归类要素重点：
1、被动式测量
2、采用光学原理
3、最终输出为温度数值
4、工业用（非家用的都是工业用）
有的同学会考虑将其按光学仪器的列名归入品目90.13或90.31，但是在机电产品的归类中存在这样的一个不成文的规律，就是在功能的判断上要“看结果而不看过程”，比如吸尘器和空调都有气体过滤装置，但因为各自的最终功能不是过滤，所以不能归入品目84.21。
还有的同学会考虑按品目90.27的测量热量的装置，
回到这个产品，其虽然测量过程中采用了光学原理，但最终目标还是测量温度，又因为品目90.24至90.29的产品都要由某种方式能够直接读取测量结果，测温仪也符合这个条件，所以将其按红外线光学测温仪归入税则号列9025.19。
02 另一种红外线测温仪（热成像仪）
现在在口岸、机场、医院等需要同时测量多人的场景下大都采用此类红外线测温热成像仪。这种设备通常由红外温度传感器、放大电路、摄像机、红外线测量装置等组成。与红外线测温仪相同的是，都可以通过红外温度传感器被动式测量被测物的温度。不同的是，红外线测温仪仅能测量一个点，而该热成像仪则可以多点测量。
其工作时，用摄像机拍下实时的图像，同时热传感器捕捉到视频图像同步的多点环境温度，将其放大后输入计算机，通过计算机预设的温度色彩模型形成温度图谱，再与实时图像融合，就可以得到这样的效果。
对于此类产品使用的核心功能还是测量温度，因为没有环境温度就无法合成为热图，并且在屏幕中通过人物模型可以判断出每个人的体温，可以显示出具体的温度，我认为还是一款测温仪。归类依旧在税则号列9025.19。
03 第三种红外线测温仪（热成像仪）
这种产品虽然申报时被称之为“红外线测温仪”，但果子认为其叫做“红外线检测仪”更为妥帖。因为这个产品的工作原理和前面第二种红外线测温仪相类似，但是最大的区别是：这种产品无法测量某个点的温度，而只能展现一个热分布图。使用该产品的人员主要是用其来远程对设备的温度相较于周边设备有无差异做一个直观的判断。比如在夏季用电高峰，电力工作人员就会用类似的设备检查变压器的运行状况，及时发现过热的部分。
其按功能考虑，属于光学仪器和器具，可归入品目90.13；按用途考虑，属于设备状态的检验仪器，可归入品目90.31。根据第九十章章注的有关规定：
五、计量或检验用的光学仪器、器具或机器，如果既可归入品目90.13，又可归入品目90.31，则应归入品目90.31。
在检查品目90.31的注释中没有相应明确的情况下，建议将其归入品目9031.4990。
04 第四种红外线测温仪（门式体温检测仪）
这种门式体温检测仪，是采用一个金属框架把检测装置放置在头顶上方，当人逐个通过检测门时采用红外线测量装置检测体温，一旦超出设定的体温值时则通过灯光和蜂鸣器进行报警。原则上这种体温检测仪是单点检测，比第2款机器的多点检测更精确。而相较于第1款机器则多了灯光和蜂鸣报警装置。
前面我们提到了，在机电产品归类中我们通常会更为重要的考虑其最终用途。在这个产品中虽然也是为人们测量体温，但其主要功能并非去判定温度，而是可以理解为一种温度的初步筛查，我同事在上周出差时就因为防护服捂得太严实而初步筛查体温超标，然后被带到隔离区进行再次测温正常后才放行的。
对于筛查出温度超标的情形则会报警以提示工作人员进行处理，这时报警才是作为其主要用途的。类似的还有车辆的红外线防盗报警装置，机场的金属探测门都是同样的，无论其采用何种功能，都应当按用途归入品目85.31。
05 第五种红外线检测仪（主动式红外线检测仪）
主动式红外线热成像检测装置相较于被动式检测装置，是一种需要额外热激励的热成像检测技术。通过热激励源施加激励后，会对被测样品进行红外线热辐射，待被测样品的异常区域与正常区域对应的表面产生温度差异，这种温度差异同时导致被测样品表面热辐射强度分布发生变化，由此发现缺陷和故障。这是一种无损的工业检测装置。
在第九十章中存在很多主动式的光学检测装置，其中最典型的就是品目90.27的理化分析仪器，比如红外线的颗粒物检测装置、雨滴检测装置等，但是品目90.27所涵盖的产品并没有检测的用途，故该产品仍应归入品目90.31。
06 第六种红外线检测装置（主动式检测）

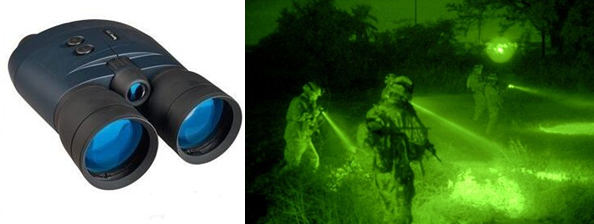

此类检测装置通常与望远镜的功能结合，在几乎没有光线的情形下通过红外线发射装置进行有限距离范围内的补光，然后再通过与前述第一种产品类似的原理采集到光线。在这个过程中有三点需要注意：
1、此类一、二代夜视仪中因为结构和条件所限仅能展现单色图像（通常是绿色）而不会根据物体温度显示热像分布，更不会显示温度，故只是用于图像增强而非真正的“测量”或“检测”。
2、夜视仪有时会与望远镜装配在一起，起到远距离观测的作用，而此类夜视仪往往是三、四代产品，属于被动式观测；而另外一些头戴式夜视仪则不具有调节观测距离的作用。
所以，夜视仪会根据不同的功能分别归入不同品目。其中与望远镜装配在一起的夜视仪，在品目90.05的注释中有如下描述：
本品目还包括某些望远镜，特别是某些双筒望远镜。它们利用红外光和变像管把放大增强了的红外线图像转变成肉眼可见的图像；这类红外线仪器一般在夜间使用，特别是供军用。也包括利用光放大器（也称图象增强器）把低于视阈的图像亮度增强到可视图像的水平的望远镜、双筒望远镜及类似品。
实际上此类产品属于第十六类类注三关于组合机器的界定，即便没有这条注释，也是可以归入品目90.05的。
而另外的不具备调节观测距离的夜视仪，是不是应当按未具体列名的产品归入品目90.31呢？这时我们就要从第九十章的列目规律来看了。
第九十章的列目大致可以分成四部分：
第一部分：品目90.01-90.13 按功能归类的光学仪器
第二部分：品目90.18-90.31 按用途归类的仪器
第三部分：品目90.32 自动控制装置
第四部分：品目90.33 本章的通用零件
在生活中，采用红外线原理工作的产品有很多，比如电梯的红外线防护装置、楼道中的红外线电灯开关、便利店的红外线感应门。记得果子小时候就对着电视机的遥控器一边按一边仔细看哪里有红光出现，直到后来才知道这就是不可见光的红外线在捣鬼。
这几个月，受时下防控需要的影响，恐怕大家最常见的红外线产品就是体温测量仪了，有额温枪、有耳温枪、有自动测温装置，还有能显示温度分布图像的测量装置。
本文果子（微信：sunkai0107）会讲四种归类各不相同的红外线测温装置，同时会介绍第九十章中的一个归类小技巧。那么，我们就开始吧。
01 红外线额温枪
红外线额温枪主要由红外温度传感器、LED显示屏、放大电路、处理器、电池、按键、蜂鸣器等组成。其中最重要的零件就是温度传感器了，这个温度传感器通常是由物镜、受热板和热电偶组成。
如果你认为是额温枪发出了一个红外线给你，就大错特错了，其实你是用自身的“力量”辐射了额温枪而已。前面我们说过了，所有高于绝对零度的物质都可以向外界散射红外线，这个额温枪都是用光学传感器来捕捉你大脑门上面传来的红外线（当然要离你近一点，否则可能测的就是身后老王的温度）。
具体程序是这样，先由测温仪前段的涅菲尔透镜将被测的人体部分红外线热辐射投射到红外传感器上，红外传感器接受热辐射后会产生温度变化，进而电荷密度发生改变并且产生电信号。电信号经过放大器放大后由处理器转换为数字，就显示到后面的温度显示屏了。
这样我们引出一个重要的概念，就是主动测量和被动测量。从前面的描述来看，红外线测温仪是被动测温，也就是接收人体发射的红外线。为啥不是主动测温呢？因为两方面的原因：第一，主动测温还需要另外配置红外线发射装置，会造成成本和体积的增加；第二，完全没有必要啊。
下面，就是商品归类的过程了。我们梳理出这个红外线测温仪的几个归类要素重点：
1、被动式测量
2、采用光学原理
3、最终输出为温度数值
4、工业用（非家用的都是工业用）
有的同学会考虑将其按光学仪器的列名归入品目90.13或90.31，但是在机电产品的归类中存在这样的一个不成文的规律，就是在功能的判断上要“看结果而不看过程”，比如吸尘器和空调都有气体过滤装置，但因为各自的最终功能不是过滤，所以不能归入品目84.21。
还有的同学会考虑按品目90.27的测量热量的装置，
回到这个产品，其虽然测量过程中采用了光学原理，但最终目标还是测量温度，又因为品目90.24至90.29的产品都要由某种方式能够直接读取测量结果，测温仪也符合这个条件，所以将其按红外线光学测温仪归入税则号列9025.19。
02 另一种红外线测温仪（热成像仪）
现在在口岸、机场、医院等需要同时测量多人的场景下大都采用此类红外线测温热成像仪。这种设备通常由红外温度传感器、放大电路、摄像机、红外线测量装置等组成。与红外线测温仪相同的是，都可以通过红外温度传感器被动式测量被测物的温度。不同的是，红外线测温仪仅能测量一个点，而该热成像仪则可以多点测量。
其工作时，用摄像机拍下实时的图像，同时热传感器捕捉到视频图像同步的多点环境温度，将其放大后输入计算机，通过计算机预设的温度色彩模型形成温度图谱，再与实时图像融合，就可以得到这样的效果。
对于此类产品使用的核心功能还是测量温度，因为没有环境温度就无法合成为热图，并且在屏幕中通过人物模型可以判断出每个人的体温，可以显示出具体的温度，我认为还是一款测温仪。归类依旧在税则号列9025.19。
03 第三种红外线测温仪（热成像仪）
这种产品虽然申报时被称之为“红外线测温仪”，但果子认为其叫做“红外线检测仪”更为妥帖。因为这个产品的工作原理和前面第二种红外线测温仪相类似，但是最大的区别是：这种产品无法测量某个点的温度，而只能展现一个热分布图。使用该产品的人员主要是用其来远程对设备的温度相较于周边设备有无差异做一个直观的判断。比如在夏季用电高峰，电力工作人员就会用类似的设备检查变压器的运行状况，及时发现过热的部分。
其按功能考虑，属于光学仪器和器具，可归入品目90.13；按用途考虑，属于设备状态的检验仪器，可归入品目90.31。根据第九十章章注的有关规定：
五、计量或检验用的光学仪器、器具或机器，如果既可归入品目90.13，又可归入品目90.31，则应归入品目90.31。
在检查品目90.31的注释中没有相应明确的情况下，建议将其归入品目9031.4990。
04 第四种红外线测温仪（门式体温检测仪）
这种门式体温检测仪，是采用一个金属框架把检测装置放置在头顶上方，当人逐个通过检测门时采用红外线测量装置检测体温，一旦超出设定的体温值时则通过灯光和蜂鸣器进行报警。原则上这种体温检测仪是单点检测，比第2款机器的多点检测更精确。而相较于第1款机器则多了灯光和蜂鸣报警装置。
前面我们提到了，在机电产品归类中我们通常会更为重要的考虑其最终用途。在这个产品中虽然也是为人们测量体温，但其主要功能并非去判定温度，而是可以理解为一种温度的初步筛查，我同事在上周出差时就因为防护服捂得太严实而初步筛查体温超标，然后被带到隔离区进行再次测温正常后才放行的。
对于筛查出温度超标的情形则会报警以提示工作人员进行处理，这时报警才是作为其主要用途的。类似的还有车辆的红外线防盗报警装置，机场的金属探测门都是同样的，无论其采用何种功能，都应当按用途归入品目85.31。
05 第五种红外线检测仪（主动式红外线检测仪）
主动式红外线热成像检测装置相较于被动式检测装置，是一种需要额外热激励的热成像检测技术。通过热激励源施加激励后，会对被测样品进行红外线热辐射，待被测样品的异常区域与正常区域对应的表面产生温度差异，这种温度差异同时导致被测样品表面热辐射强度分布发生变化，由此发现缺陷和故障。这是一种无损的工业检测装置。
在第九十章中存在很多主动式的光学检测装置，其中最典型的就是品目90.27的理化分析仪器，比如红外线的颗粒物检测装置、雨滴检测装置等，但是品目90.27所涵盖的产品并没有检测的用途，故该产品仍应归入品目90.31。
06 第六种红外线检测装置（主动式检测）
此类检测装置通常与望远镜的功能结合，在几乎没有光线的情形下通过红外线发射装置进行有限距离范围内的补光，然后再通过与前述第一种产品类似的原理采集到光线。在这个过程中有三点需要注意：
1、此类一、二代夜视仪中因为结构和条件所限仅能展现单色图像（通常是绿色）而不会根据物体温度显示热像分布，更不会显示温度，故只是用于图像增强而非真正的“测量”或“检测”。
2、夜视仪有时会与望远镜装配在一起，起到远距离观测的作用，而此类夜视仪往往是三、四代产品，属于被动式观测；而另外一些头戴式夜视仪则不具有调节观测距离的作用。
所以，夜视仪会根据不同的功能分别归入不同品目。其中与望远镜装配在一起的夜视仪，在品目90.05的注释中有如下描述：
本品目还包括某些望远镜，特别是某些双筒望远镜。它们利用红外光和变像管把放大增强了的红外线图像转变成肉眼可见的图像；这类红外线仪器一般在夜间使用，特别是供军用。也包括利用光放大器（也称图象增强器）把低于视阈的图像亮度增强到可视图像的水平的望远镜、双筒望远镜及类似品。
实际上此类产品属于第十六类类注三关于组合机器的界定，即便没有这条注释，也是可以归入品目90.05的。
而另外的不具备调节观测距离的夜视仪，是不是应当按未具体列名的产品归入品目90.31呢？这时我们就要从第九十章的列目规律来看了。
第九十章的列目大致可以分成四部分：
第一部分：品目90.01-90.13 按功能归类的光学仪器
第二部分：品目90.18-90.31 按用途归类的仪器
第三部分：品目90.32 自动控制装置
第四部分：品目90.33 本章的通用零件
|
产品描述 |
归类原则 |
归入品目 |
|
光学红外线传感器 |
按功能 |
90.13 |
|
红外线+测量温度+显示温度 |
按用途 |
90.25 |
|
红外线+测量温度+显示温度+声光报警 |
按用途 |
85.31 |
|
红外线+测量温度+检测用途 |
按用途 |
90.31 |
|
红外线+测量温度+望远镜 |
按功能 |
90.05 |
|
红外线+测量温度+观察 |
按用途 |
90.13 |
好了，以上就是果子关于各类红外线温度测量装置，以及使用温度测量装置工作的仪器设备的总结。时间匆忙，如有未尽之处，欢迎大家指正。也欢迎大家就各类商品归类问题跟果子（微信：sunkai0107）一起交流，我将尽力帮助大家解决各种海关疑难商品归类问题。
